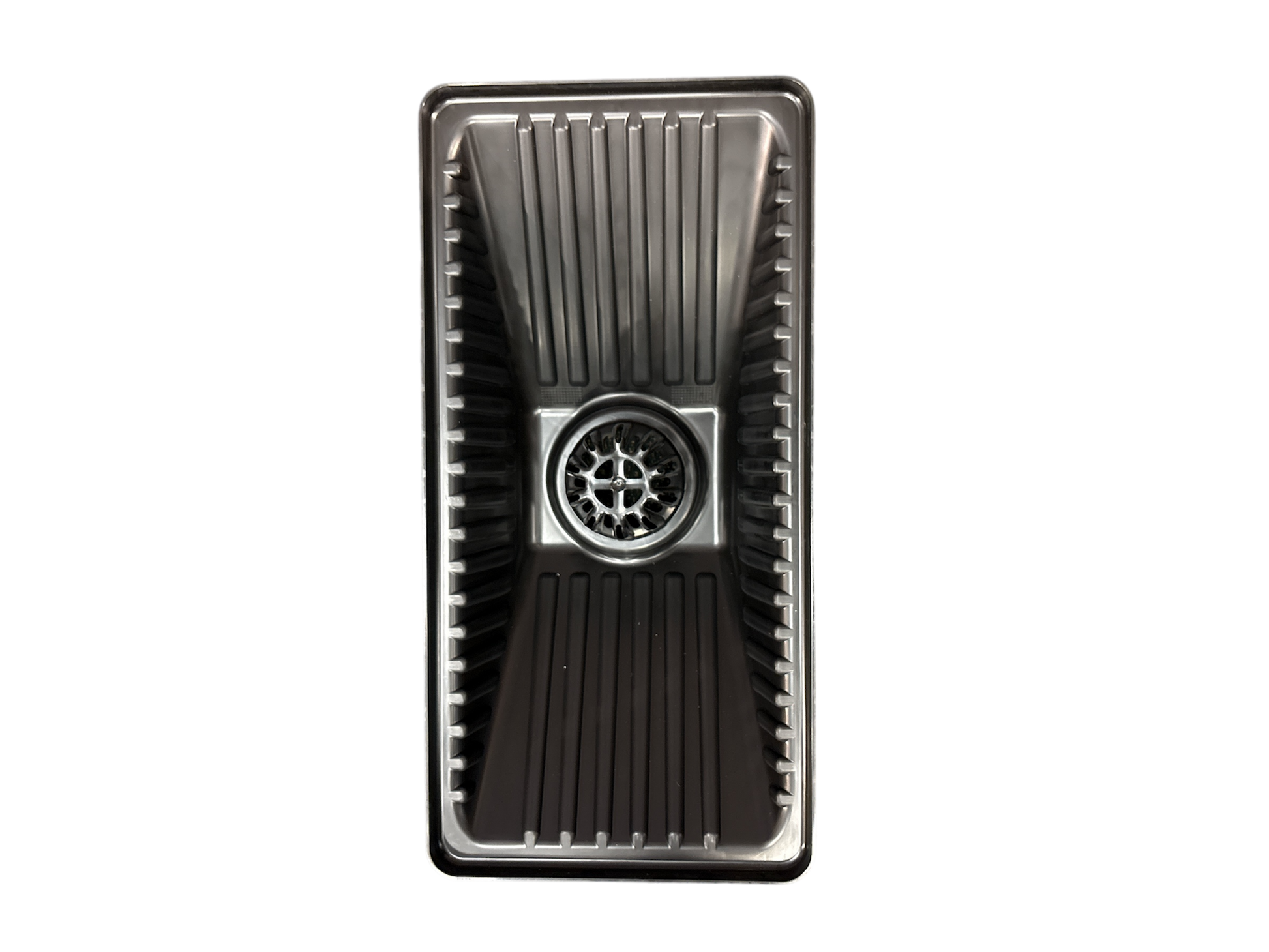

Drain de margelle Hydrain

Enfin des drains de margelles vraiment efficaces!

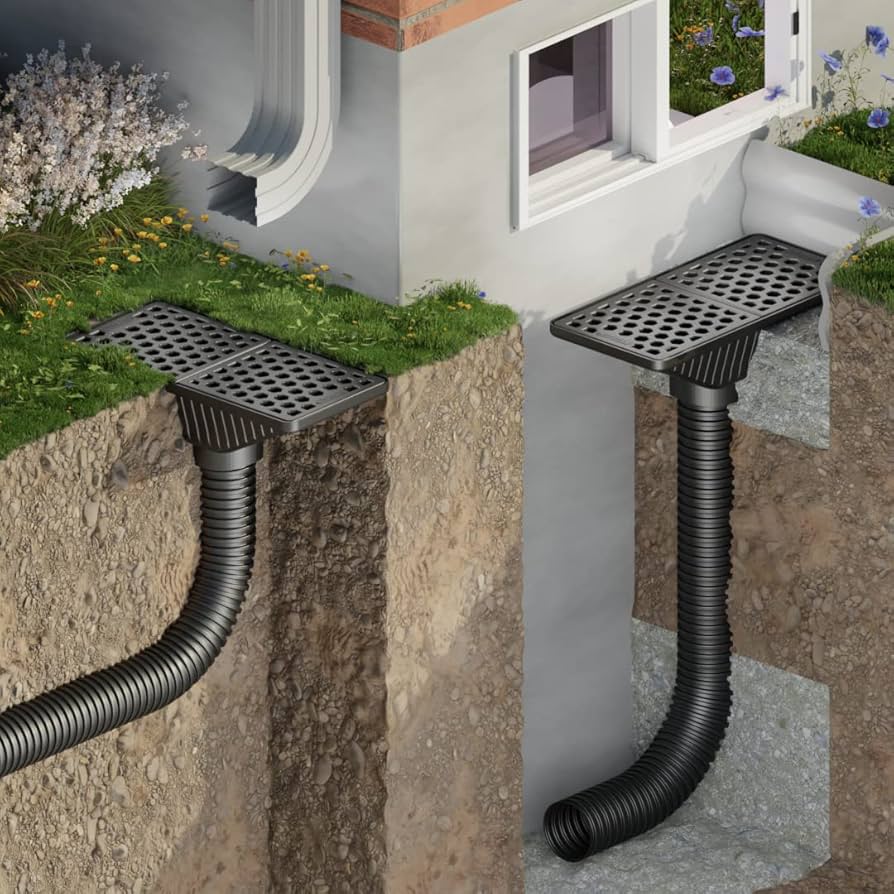

Prévenez les infiltrations d’eau dans vos maisons grâce à ce système breveté. Le système Hydrain est l’unique solution pour assurer un drainage de surface efficace et prévenir l’accumulation d’eau dans vos margelles de fenêtres et à la sortie de vos gouttières, lors de pluie abondante.

Les dommages causés par l’eau représentent une des premières causes de réclamation en assurance habitation. Ne soyez pas victime d’un drainage inadéquat et optez pour la solution Hydrain afin de protéger votre maison contre les infiltrations d’eau.

Avantages et bénéfices:

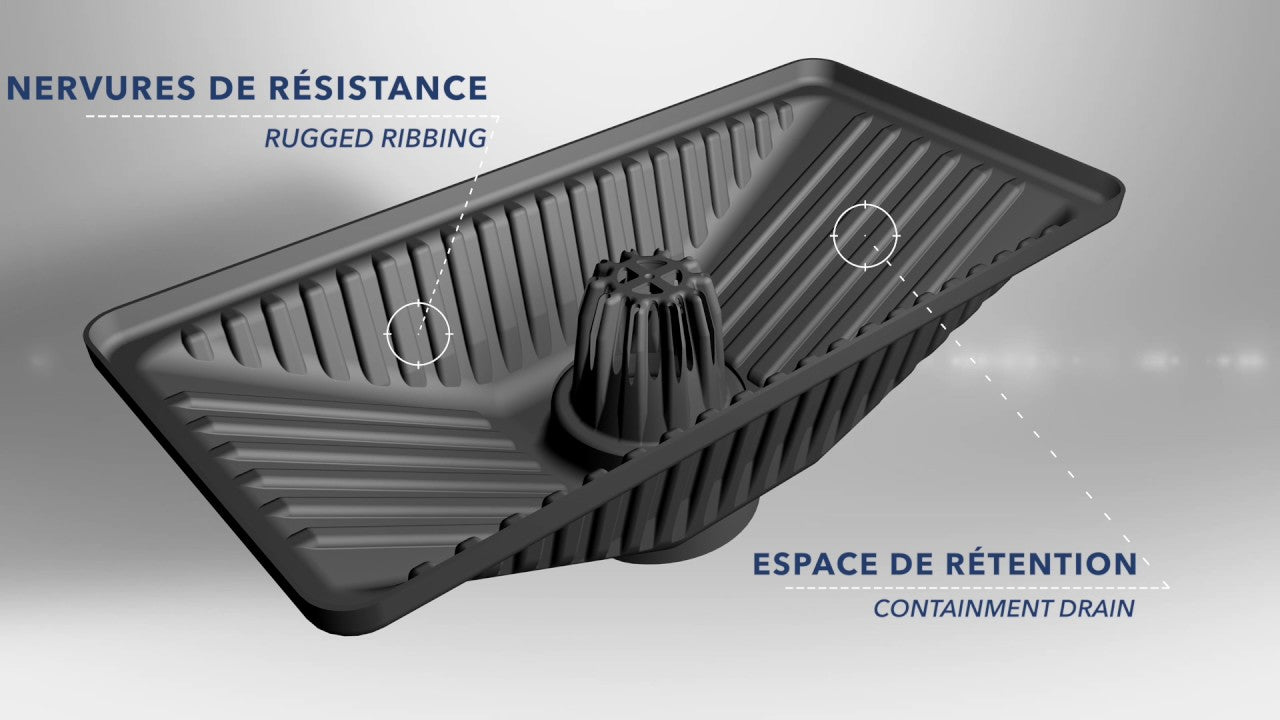

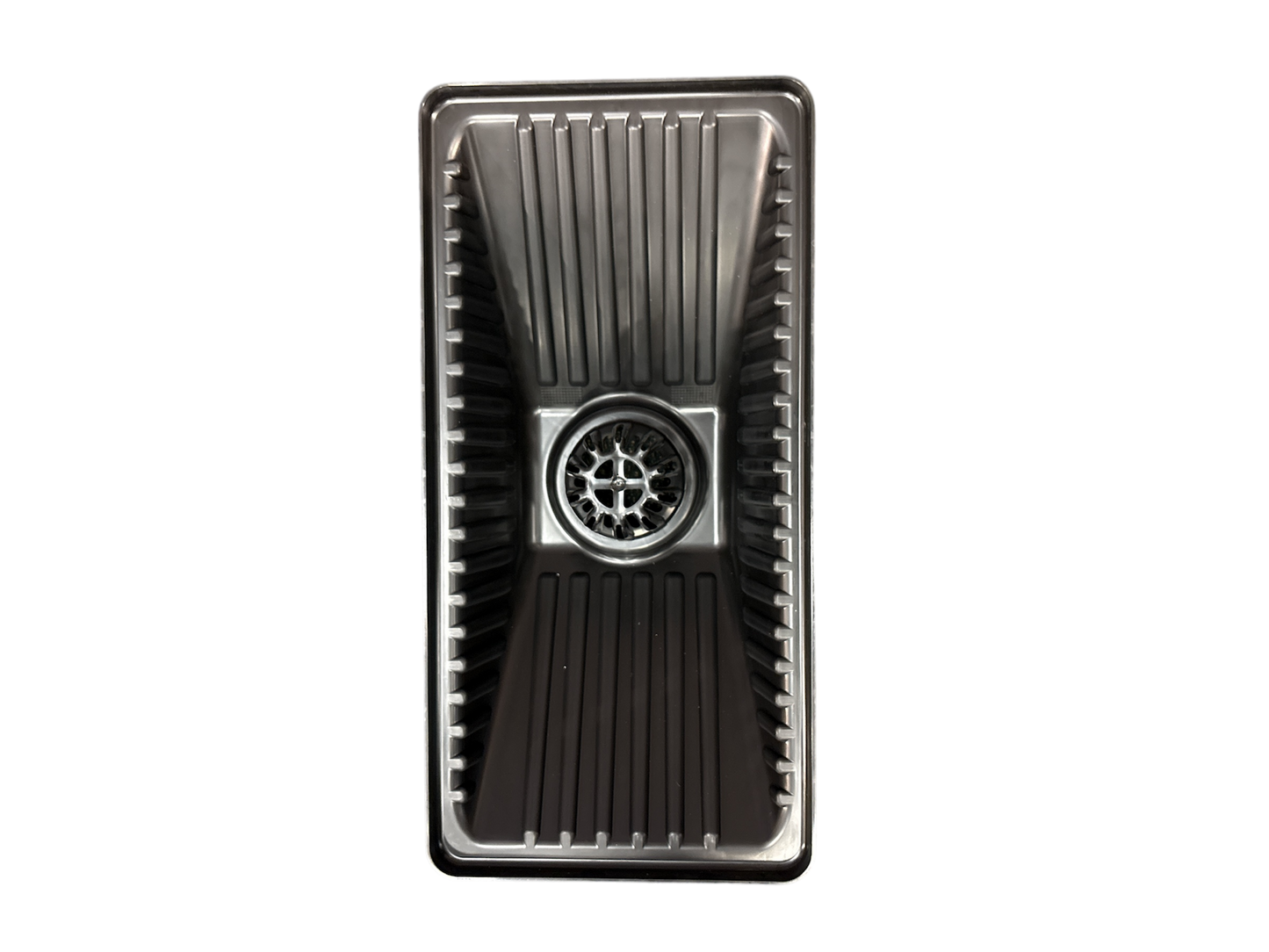

- SYSTÈME BREVETÉ évitant la dispersion des débris dans la conduite d’évacuation au moyen d’un large espace de rétention.

- GRANDE SURFACE minimisant le captage des eaux de ruissellement et minimise les possibilités de débordement.

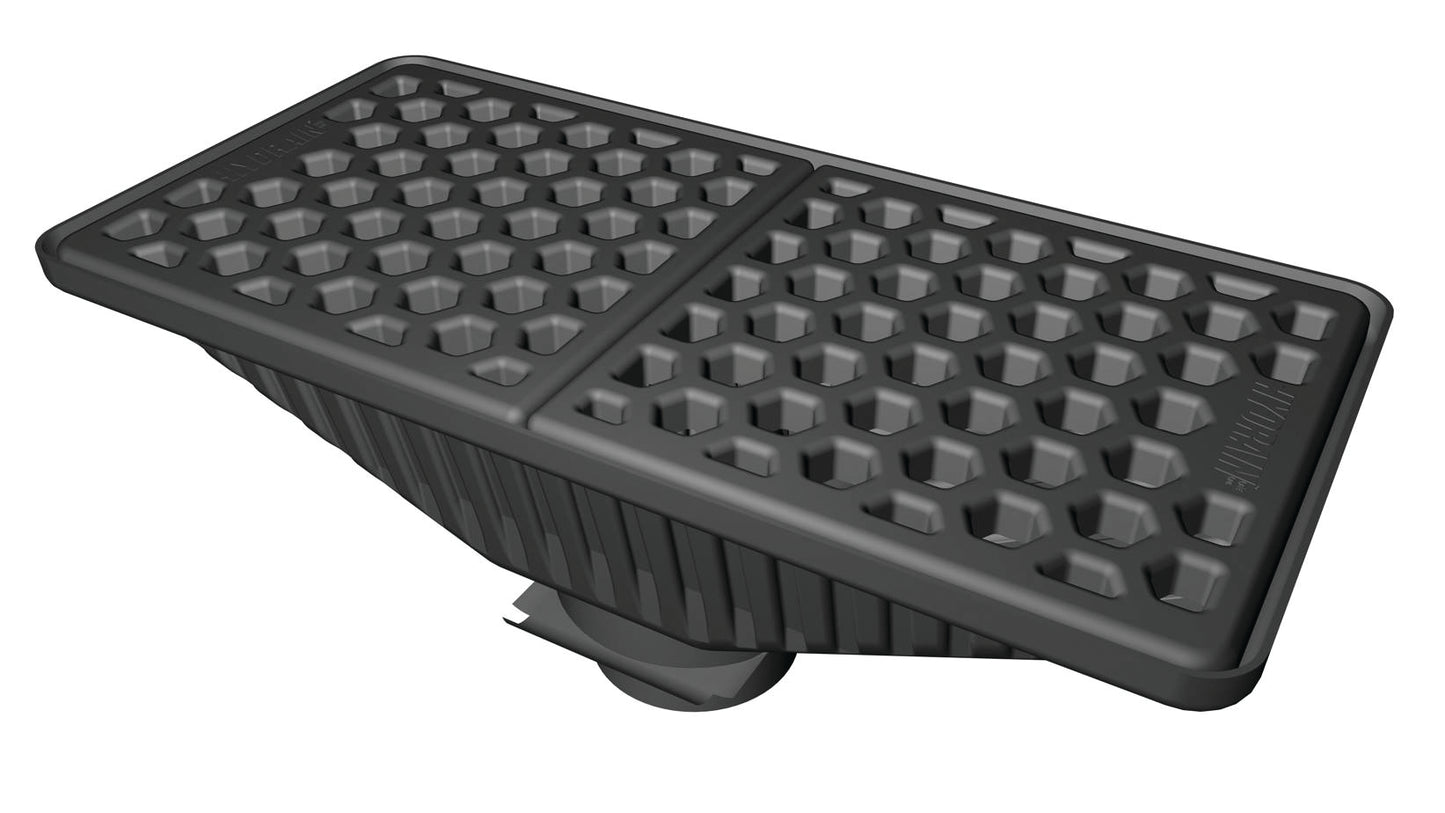

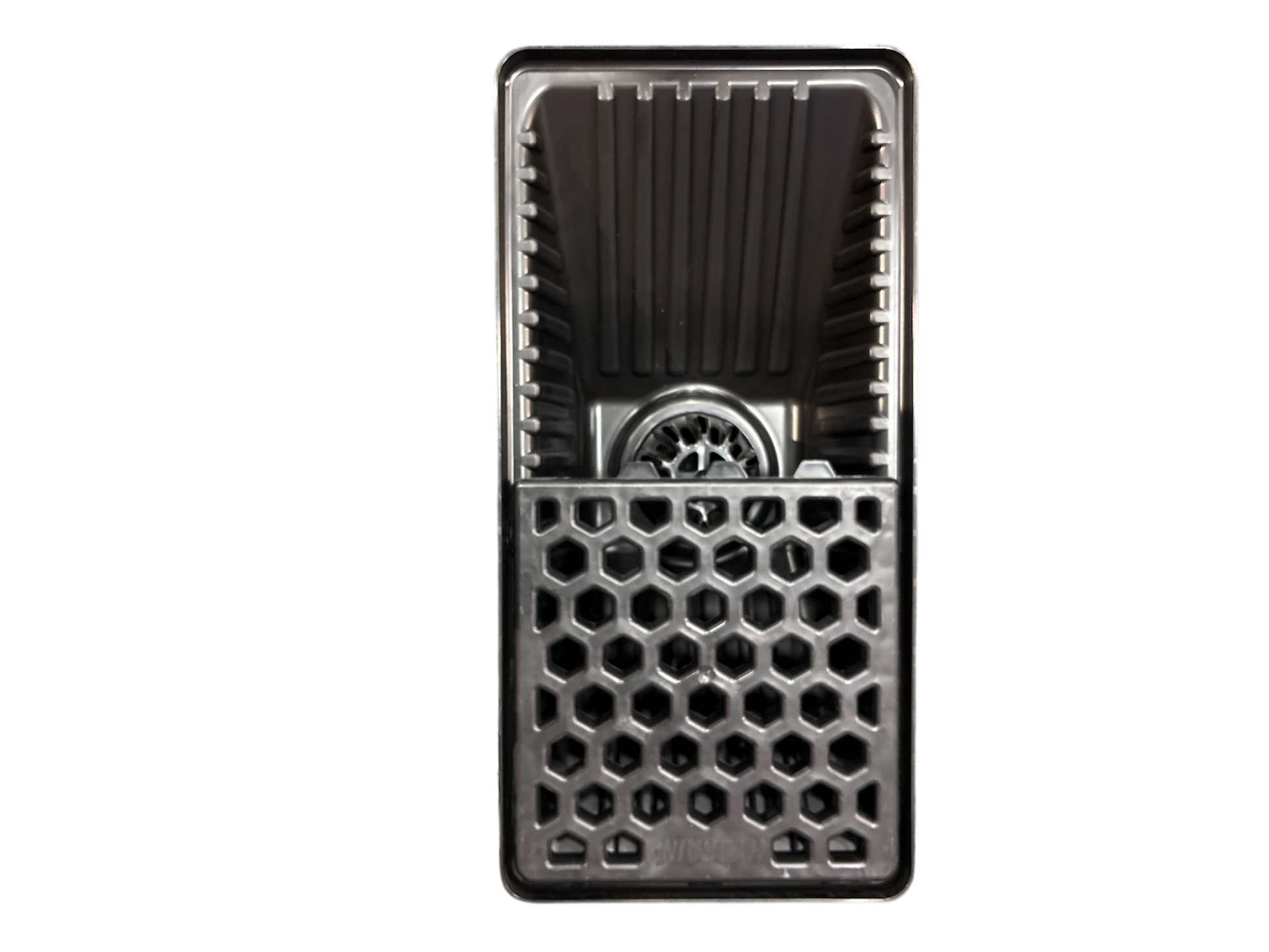

- 2 ÉTAPES DE FILTRATION: grille alvéolées résistantes et crépine Hydrain.

- ENTRETIEN FACILE sans risque de colmatage.

- RACCORDEMENT SIMPLE grâce à l’intérieur rétrécissant permettant une installation facile.

- BRANCHEMENT UNIVERSEL: s’adapte parfaitement à tout type de conduites de drainage de 100mm (4 po)

- CONCEPTION NERVURÉE offrant une grande résistance face aux rigueurs du climat.

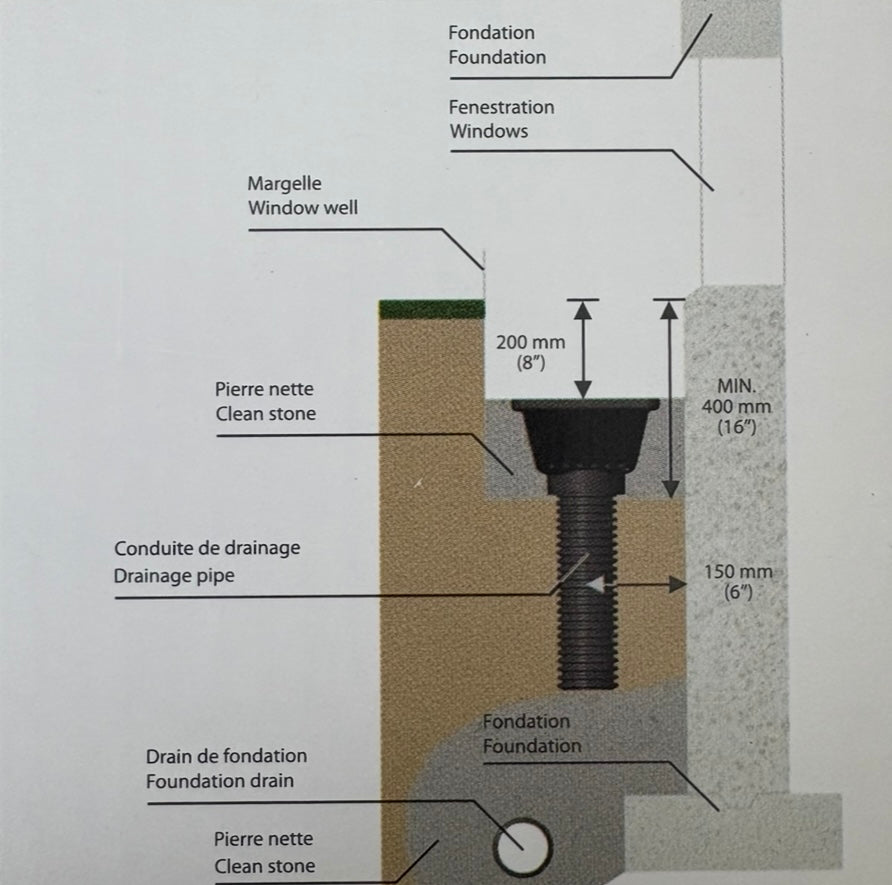

Installation pour une margelle:

1. Positionnement:

- Centrer la margelle sur la fenêtre et l’appuyer contre le mur de fondation.

- Délimiter son positionnement en marquant son contour au sol.

- En s’alignant au centre de la fenêtre, positionner verticalement le centre de la conduite de drainage à 150mm (6 po) du bord du mur de fondation et marquer sa position au sol.

2. Excavation:

- Excaver jusqu’au geotextile recouvrant la pierre nette installée autour du drain de fondation.

- Mettre en place la conduite de drainage*

- Excaver la surface de la margelle (délimitée à l’étape 1) jusqu’à un minimum de 400mm (16 po) sous le bas de la fenêtre. Les parois de la tranchée doivent demeurer verticales.

3. Installation et remblayage:

- Mettre en place la conduite de drainage** en la déposant verticalement contre le geotextile recouvrant la pierre nette et remblayer jusqu’au bas de la margelle.

- Installer la margelle, selon les recommandations d’installation du fournisseur de la margelle, en l’appuyant contre les parois de la tranchée excavée.

- Déposer le Hydrain sur l’extrémité supérieure de la conduite de drainage***

- Remblayer avec de la pierre nette jusqu’à 200mm (8 po) sous le bas de la fenêtre (étant le niveau supérieur du Hydrain) de manière à bien supporter la base conique.

* Ne pas raccorder la conduite de drainage avec le drain de fondation.

** Les conduites de PEHD de 100mm (4 po) telles que: le drain, le SoliFlex sont recommandées.

*** S’assurer que les grilles du Hydrain arrivent au niveau du sol fini. Au besoin, couper l’extrémité excédentaire de la conduite de drainage.

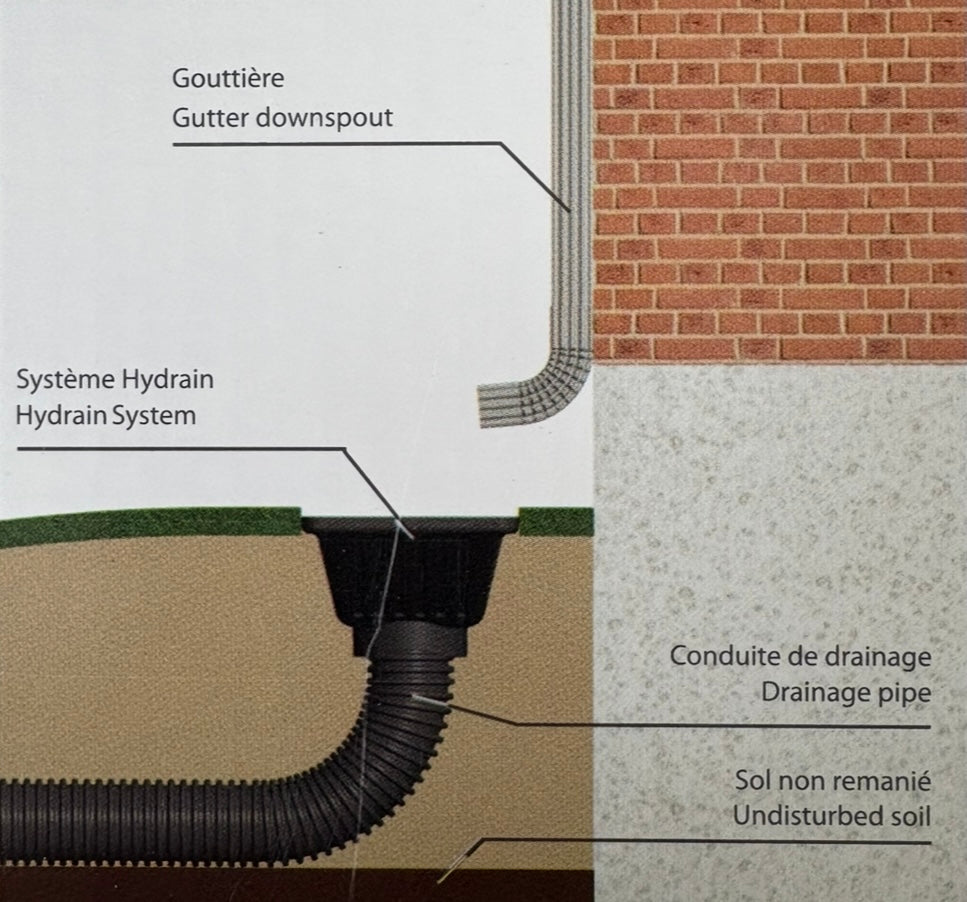

Installation pour une sortie de gouttière:

1. Positionnement:

- En s’alignant au centre de la sortie de gouttière, positionner horizontalement le centre de la conduite de drainage* et marquer sa position au sol.

2. Installation et remblayage:

- Procéder à l’excavation requise pour l’installation de la conduite de drainage en éloignant l’exutoire du mur de fondation(**)(***)(****).

- Procéder à l’installation et au remblayage de la conduite de drainage selon la réglementation locale en vigueur pour ce type d’installation.

- Déposer le Hydrain sur l’extrémité de la conduite de drainage *****.

- Remblayer le Hydrain de manière à bien supporter la base conique.

* Les conduites de PEHD de 100mm (4 po) telles que: le drain, le SoliFlex sont recommandées.

** Vérifier et respecter la réglementation locale en vigueur en ce qui a trait à l’eau issue de gouttières et le raccordement à un exutoire.

*** Selon le type de sol et la configuration, plusieurs exutoires sont possibles.

**** Il est recommandé d’avoir une pente afin de permettre l’écoulement gravitaire.

***** S’assurer que les grilles du Hydrain arrivent au niveau du sol fini. Au besoin, couper l’extrémité excédentaire de la conduite de drainage.

NOTES, INSPECTION ET ENTRETIEN

- Pour garantir l’efficacité du système Hydrain, une inspection et un entretien régulier sont requis.

- Afin d’assurer l’écoulement des eaux dans la conduite de drainage, aucun débris ne doit obstruer, partiellement ou complètement, les grilles alvéolées et la crépine de retenue des débris. Si tel est le cas, retirer les débris immédiatement.

Dimension du produit:

570mm (22,5po) x 292mm (11,5po) x 191mm (7,5po) de haut
